产品简介 / Introduction

带有X5的水切割系统极大地提高了水切割机的工作能力，不仅解决了传统水切割的斜度问题，而且可以轻松实现3D水切割。DARDI＠X5产品实现无锥度切割、坡口切割、倒角切割、曲面切割变成可能且快速，并且一次成型，是航空航天、轨道交通、军工、复合材料等行业的选择。

超高压水切割机是利用高压水的能量进行切割加工的，而高压水从切割头中喷射出来后，高压水的能量是递减的，水流滞后（甩尾）和切口斜边是水刀切割必然产生的结果。射流离喷头距离越远，其能量也相对越弱，因此切割断面的切缝呈上宽下窄的"倒喇叭"形状，切断面形成一定的斜度。切割工件的速度越快，水箭滞后的情况越明显，水箭滞后会造成工件尺寸误差。这一现象在精密切割加工时矛盾表现的特别突出。以往解决这一矛盾的方法是降低切割速度，而这样的解决方法必然导致切割效率低下。由于现有的水切割机存在上述缺点，阻碍了水切割机在金属精加工领域的推广和应用。

产品参数 / Parameters

产品特点 / Features

提高效率

X5五轴水切割机在原有三个方向直线运动的基础上增加切割头的回转轴（C轴）和偏摆轴（A轴），以实现切割头姿态的控制，并利用预先在系统中设置的斜度模型，通过对切割轨迹的实时计算，再考虑被切工件的材料与厚度进行修正，在切割的过程中不断地调整切割头的姿态，使得切割出来的工件达到完美的垂直无斜度状态。上述功能在精密切割加工中尤为重要，在保证切割精度的前提下提高了切割速度和切割效率。

斜面切割

X5五轴水切割机还可用于切断面为一定斜度（如加工焊接件坡口）的工件的加工。当用户加工的工件有斜度要求时，控制系统能根据用户的需要自动将切割头绕偏摆轴线偏摆一定角度，并在切割过程中实时控制切割头围绕通过切割点的垂直轴线回转，以形成用户所需的斜面。

任意曲面切割

配合专业3D切割软件后， X5可以在任意曲面上进行切割。

系统简介

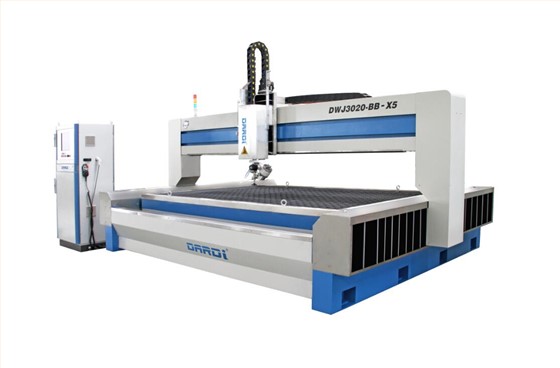

DARDI＠X5 PRO五轴水切割系统

DARDI＠X5 PRO是基于大地获得国家发明专利的 "摆动轴水平安装的五轴水切割头姿态控制装置"技术（专利号：ZL201410405370.3）而开发的新一代超高压五轴水切割系统，适合于有五轴四联动或五轴五联动切割需求的场合。

产品优势 / Advantages
